OROLOGIKO • Leggi argomento - Nuovo Progetto 3D: PortaOrologio con Microfono a 6 posizioni

mithrandil

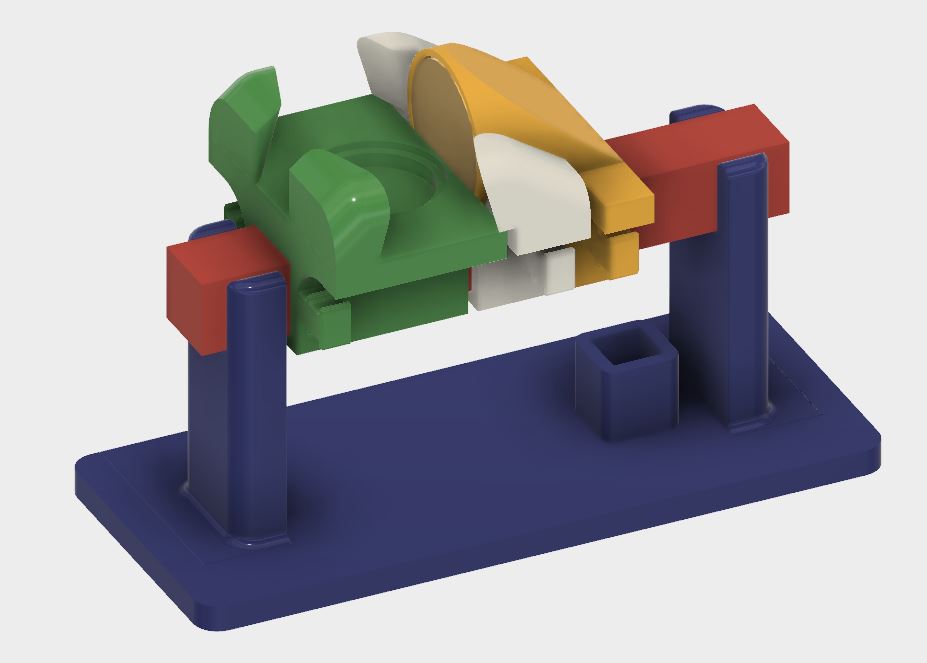

Indovina indovinello, che cos'è che mi sto accingendo a stampare?

Allegato:

Cattura.JPG [ 39.59 KiB | Osservato 7845 volte ]

A cosa serve quel tubo che spunta dalla base?

Qualcuno è interessato al progetto?

mithrandil

Utente ha scritto:

Microfono

Esatto, come potrete notare,
il paletto è quadrato ed incastrato in una forcella quadrata per poter essere riposizionato stabilmente nelle quattro posizioni,
per le posizioni PU e PD invece c'è il tubo quadrato in cui infilarlo,

che ve ne pare?

mithrandil

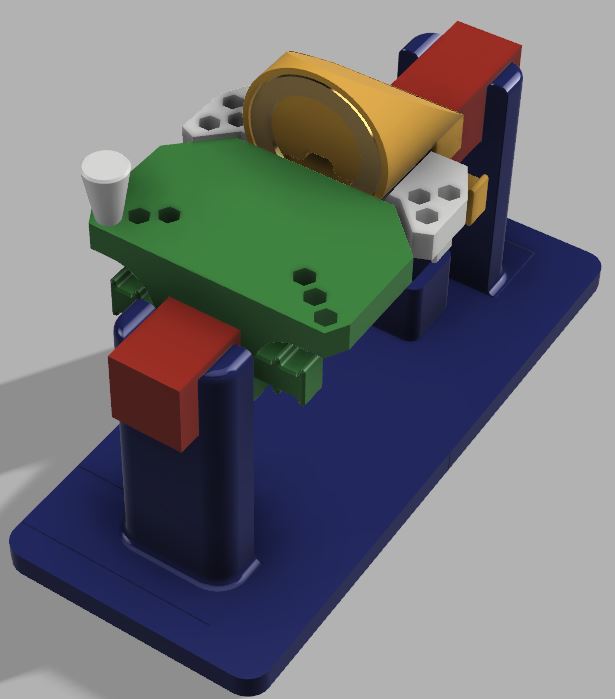

Stampa in corso (con qualche modifica rispetto al disegno precedente)

Allegato:

Cattura.JPG [ 34.19 KiB | Osservato 7808 volte ]

mithrandil

Utente ha scritto:

Progetto interessante potrebbe essere un'idea farne qualcuno in più, nel caso potresti farne altri?

In linea di massima direi di si, basta stamparle... (tra l'altro ho appena visto il video di presentazione della nuova versione della mia stampante, sbav, sbav, https://www.youtube.com/watch?v=hwNIzQLtHnU)

ma l'amplificatore da collegare non lo posso fare (me lo sono fatto fare ma non credo che sarebbe disposto a farne altri...)

mithrandil

Se non ricordo male il mio credo sia questo:

http://www.watchoscope.com/amplifier.html

con una capsula piezo buzzer come microfono

se però avete qualche alternativa più semplice ed efficace postatela pure, così vediamo se si riesce a fare un cronocomparatore restando sotto i 5 euro :2thumbs:

mithrandil

Molto interessante, anche il supporto...

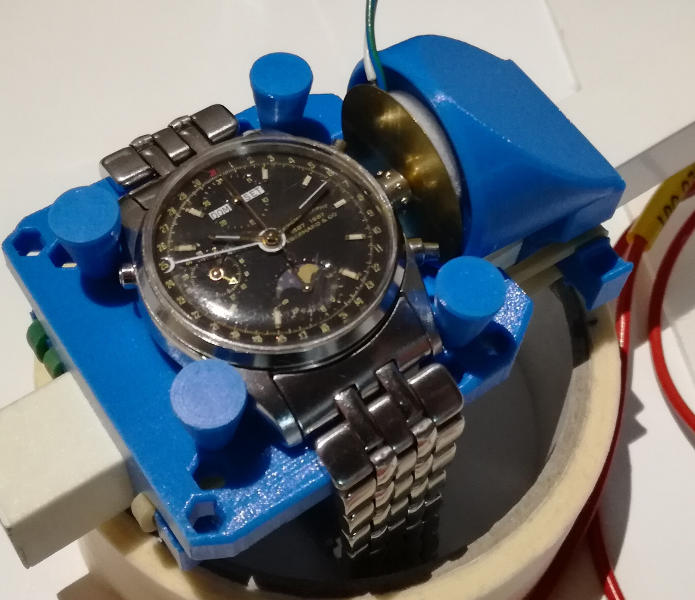

nel frattempo sto testando il mio prototipo, ci sono alcuni difetti da eliminare...

questo è lo stato attuale

Allegato:

Temp1.jpg [ 64.07 KiB | Osservato 7780 volte ]

mithrandil

Io ho visto che di solito la cialda appoggiata (al centro) sulla corona (svitata) funziona bene, anche se con alcuno modelli anche il fondello da buoni risultati.

quando arrivo a casa provo a postare anch'io una foto del tracciato

mithrandil

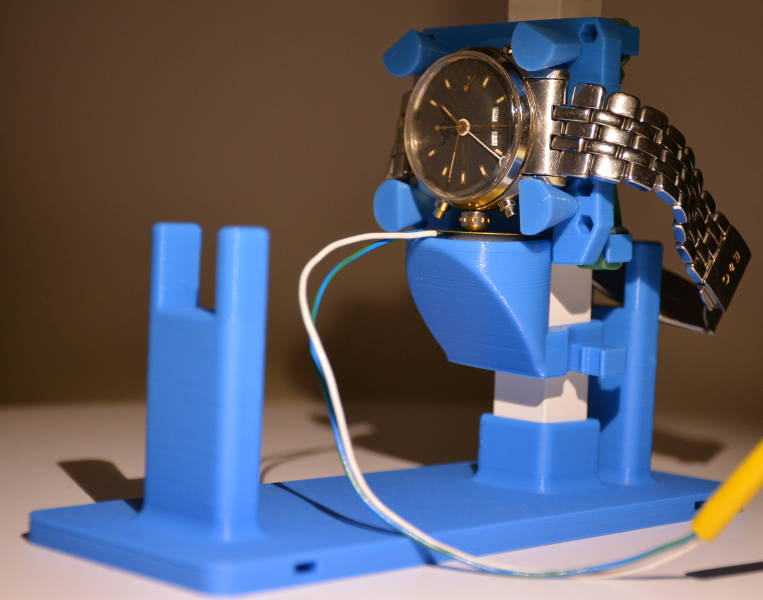

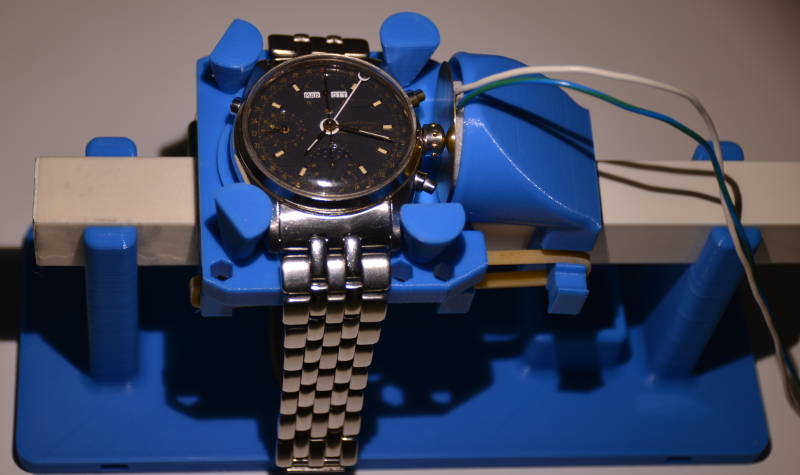

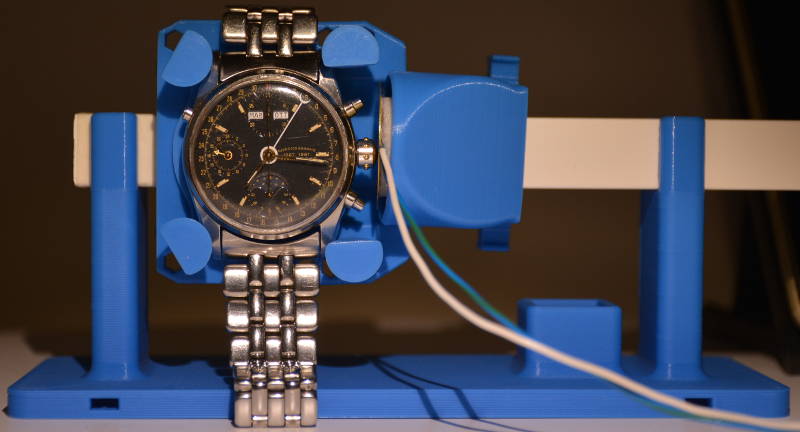

Ecco qui la prima versione in 3 diverse posizioni

Dei due pezzi del supporto sto progettando delle versioni aggiornate, ma il concetto non cambia molto

Che ve ne pare, vi convince?

Allegato:

1.JPG [ 59.34 KiB | Osservato 7531 volte ]

Allegato:

2.JPG [ 62.26 KiB | Osservato 7531 volte ]

Allegato:

3.JPG [ 61 KiB | Osservato 7531 volte ]

mithrandil

DAC ha scritto:

E' indubbiamente molto carino come progetto. Così però da l'idea di poter testare solo orologi di media grandezza e con la cassa.
Se si dovesse controllare il solo movimento? (cosa che praticamente faccio molto spesso proprio per non stare a montare anche quadrante e sfere per poi magari scoprire che si deve rimettere mano al movimento)

Spostando i PIN si può ridurre la dimensione della cassa da fissare (quello nella foto è il foro intermedio)

Per quanto riguarda il montare movimenti senza cassa sono un po' combattuto:

Da un lato ho già pensato ad una modifica che potrebbe permetterlo, ma ho visto che basta appoggiare un angolo del portamovimento (di quelli a morsa) sul microfono a cialda per avere un buon segnale forse è superfluo...
Poi pensavo anche ad un portamovimento dedicato, con 8 posizioni, per fare il bilanciamento dinamico del bilancere secondo: http://adjustingvintagewatches.com/dyna ... eavy-spot/

Dici che sarebbe utile averlo su questo invece? Per non avere troppo aggeggi? Allora quando ho un attimo vedo di implementare la modifica a cui ho pensato :-)
